輥筒輸送機系列
本廠輥筒接受非標定制，可詢問客服索取樣本/選型手冊！咨詢熱線：021-39520102 、021-39520302。
技術參數：
管徑D | 軸徑d | 尺寸關系 | d1 |
Φ50 | Φ12/15 | L=W+11 | Φ38.5 |
Φ60 | Φ12/15 | L=W+11 | Φ48 |
定制說明：
定制輥筒需確認以下參數：
1、輥筒直徑選擇：見參數規格表。
2、輥筒長度選擇：在60~2000mm范圍內由客戶任選。
3、輥筒材質選擇：碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不銹鋼、ABS等。

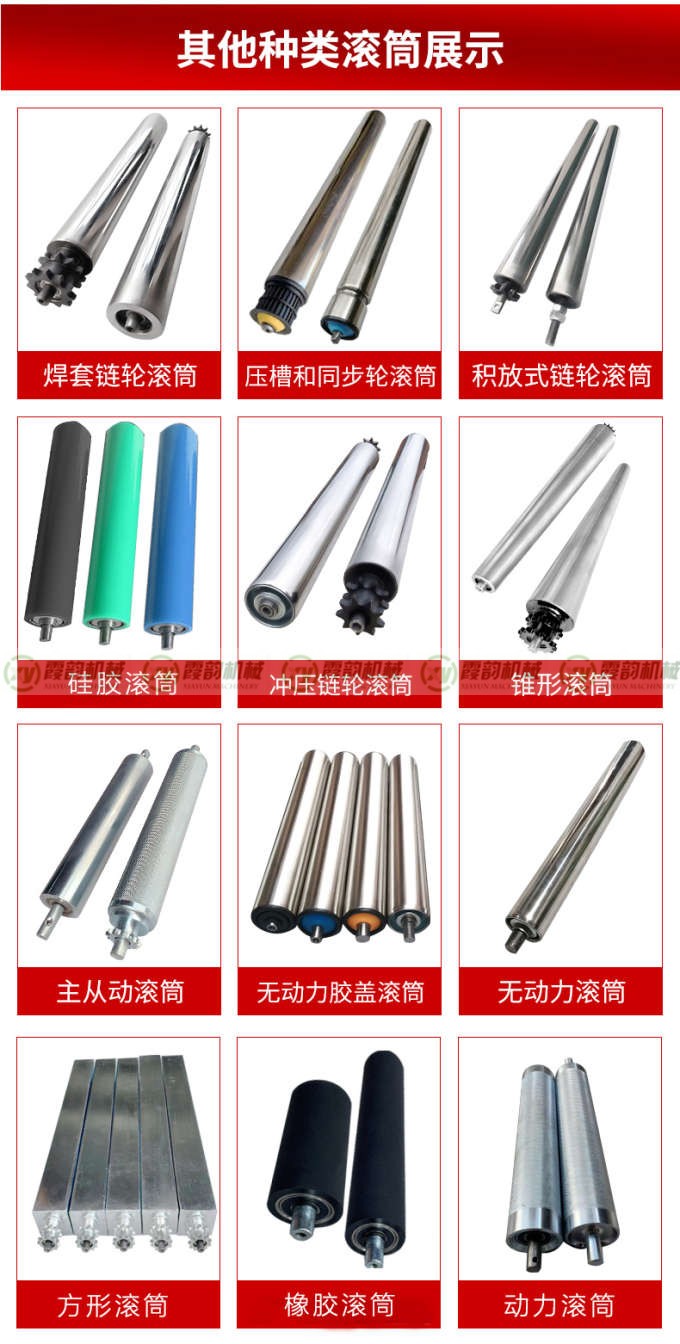

4、輥筒類型選擇：無動力輥筒、單鏈、雙鏈輥筒、“O”帶輥筒、錐形輥筒等。

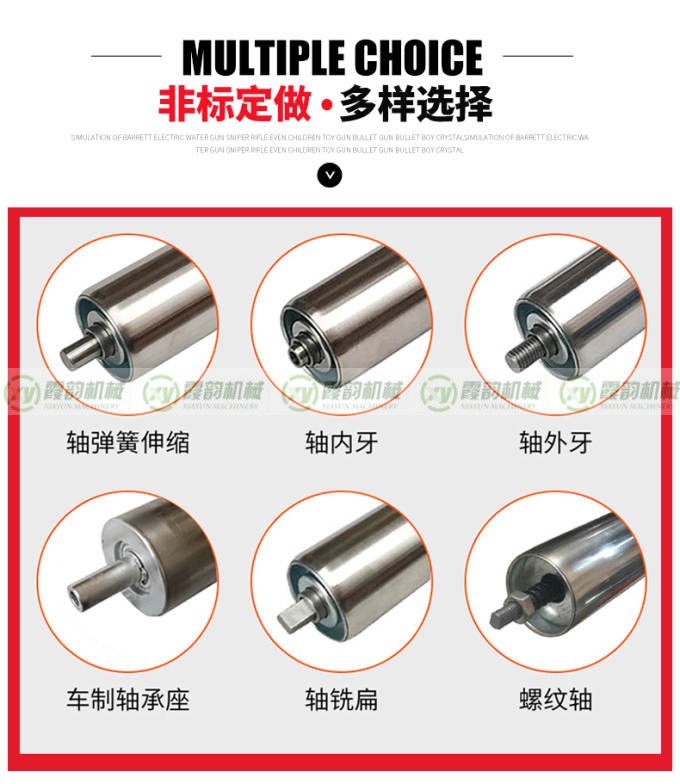

5、輥筒固定方式：彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。
6、客戶其他需求。
產品特點：
1、通過”O“帶傳動，與鏈傳動相比具有運行噪音低，輸送速度快等特點，廣泛應用于輕、中載荷的箱式輸送。
2、精密滾珠軸承和塑膠內、外套的設計組成了關鍵的軸承組件，它不僅美觀，更重要的是使輥筒運行得更安靜。
3、輥筒末端塑膠端蓋的設計，可在一定程度上防止灰塵和濺水對軸承的損害。
4、凹槽位置可根據需要定制。
5、可定制防靜電設計。

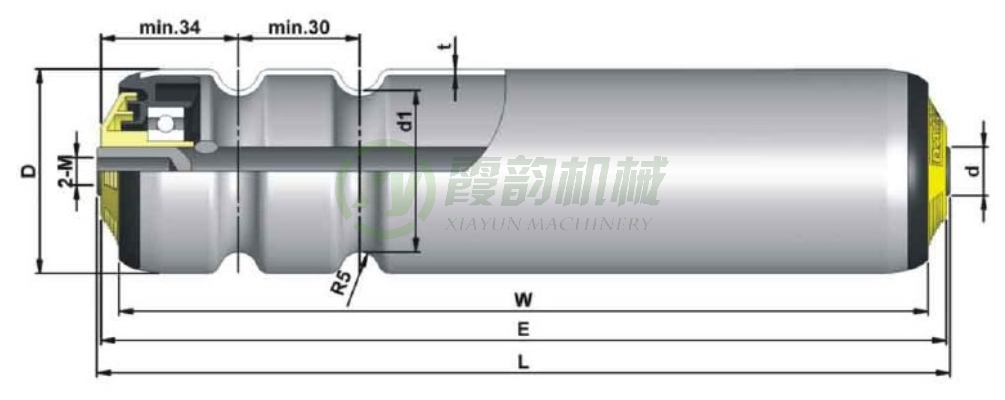

技術參數：
管徑D | 軸徑d | 尺寸關系 | d1 |
Φ38 | Φ12/15 |
E=W+9 L=W+11 | Φ27 |
Φ50 | Φ12/15 | Φ38.5 | |
Φ60 | Φ12/15 | Φ48 |
外管材質 | 管徑D | 管厚t(mm) | 型號 | 表面處理 |
碳鋼
| 38 | 1.2、1.5 | 51R-W-38-CX-C12A | 鍍鋅、鍍硬鉻、鍍裝飾鉻 |
50 | 1.2、1.5 | 51R-W-50-CX-C12A | ||
60 | 1.5、2.0 | 51R-W-60-CX-C12A | ||
不銹鋼
| 38 | 1.2、1.5 | 51R-W-38-S-C12A | |
50 | 1.2、1.5 | 51R-W-50-S-C12A | ||
60 | 1.5、2.0 | 51R-W-60-S-C12A | ||
說明：內螺紋尺寸：Φ12（M8×15）、Φ15（M10×20）、Φ20（M12×25）。 該產品可根據客戶需求量身定制，咨詢熱線：021-39520102、39520302。 | ||||
